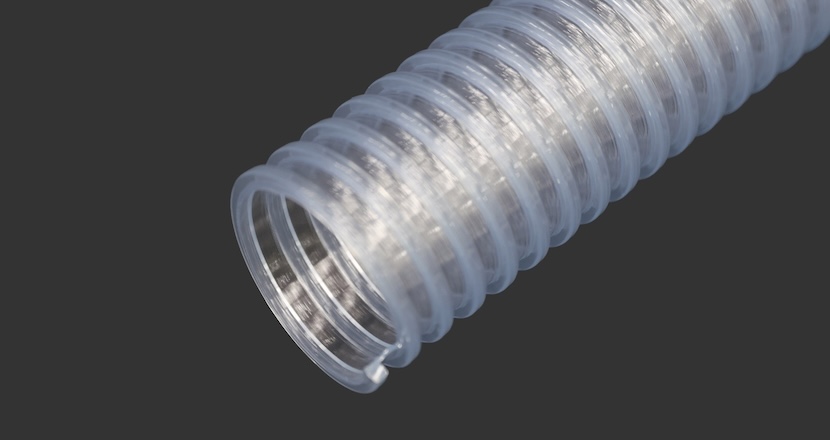

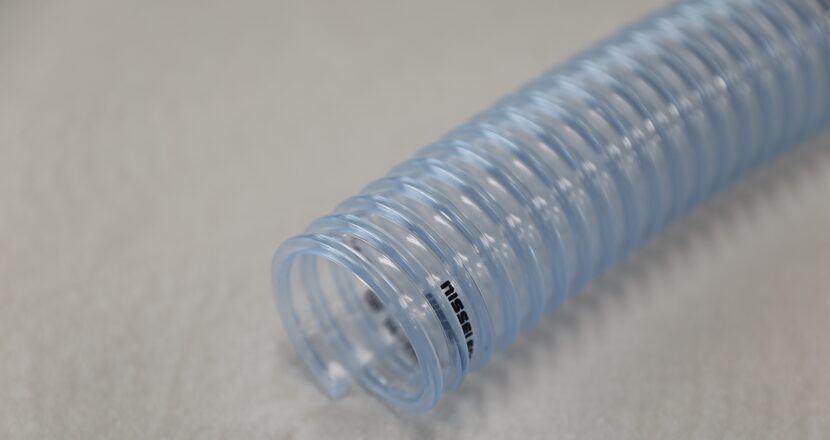

N.E.ダクトトーメイ型
製品の特長
- オール透明で、輸送物の確認ができます。
- 内部抵抗が少なく、大きな輸送能力が得られます。
- 軽量で曲げやすく、作業の省力化が図れます。
- 切断・取付けが容易で、配管工事も簡単に行えます。
主な使用用途
- 木工機械の集塵用
- 粉体、粒体、気体の輸送
- 室内及び工場設備の送・排気用
- その他、輸送物の確認を必要とする時

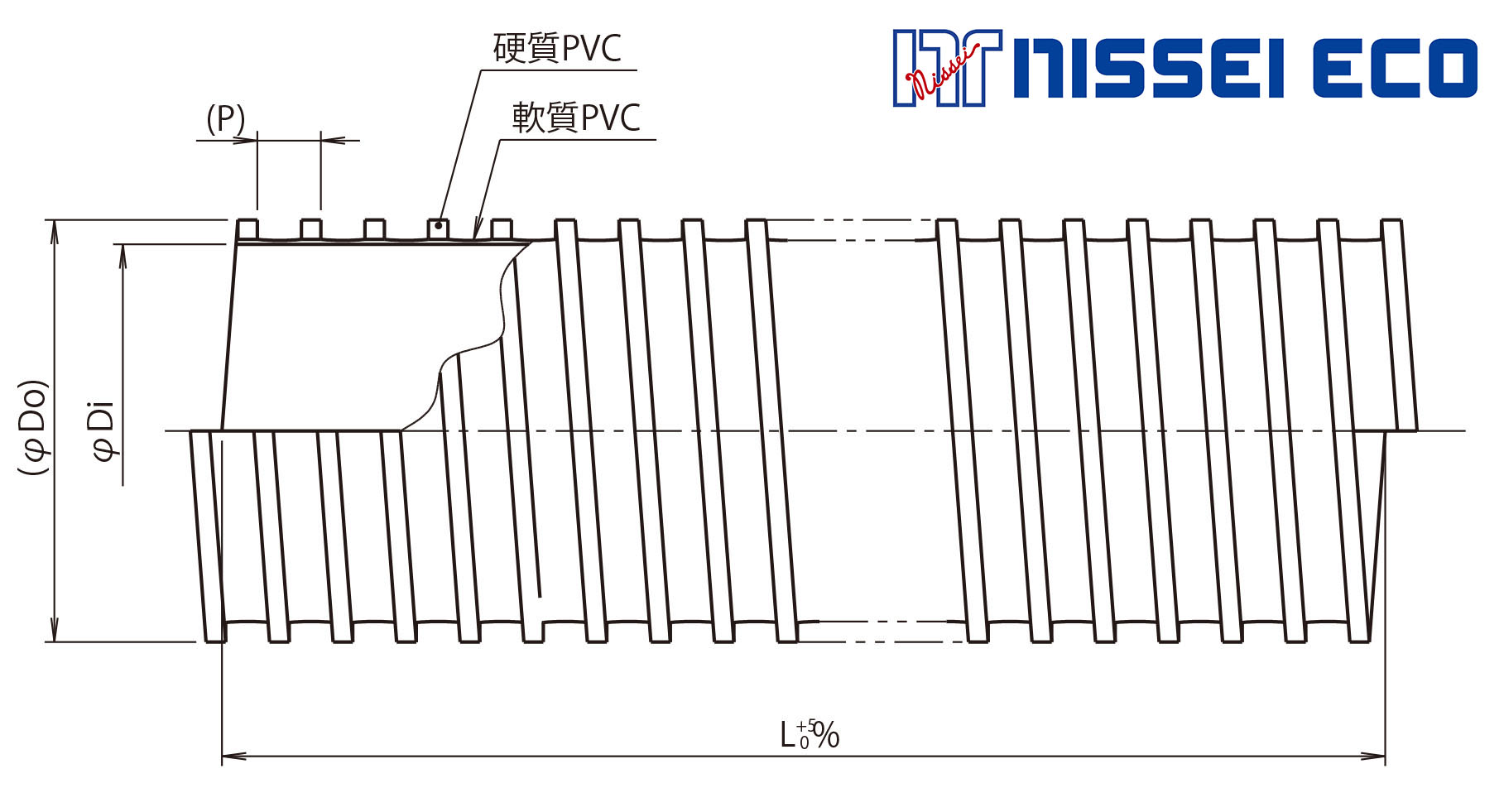

サイズ表
| 呼径 | d(内径) | D(外径) | p(ピッチ) | 参考質量(g/m) | 定尺(m) | 許容圧力（常温） | 許容曲げ半径（mm) | |
|---|---|---|---|---|---|---|---|---|
| Mpa | kgf/cm2 | |||||||
| 32* | 32.4 | 38.6 | 8.4 | 210 | 50 | 0.06 | 0.6 | 32 |
| 38 | 37.3 | 44.5 | 9.2 | 280 | 50 | 0.06 | 0.6 | 38 |
| 50 | 50.6 | 59.8 | 10 | 590 | 30 | 0.05 | 0.5 | 50 |
| 65 | 62.4 | 71.6 | 12 | 650 | 30 | 0.04 | 0.4 | 65 |
| 75 | 76.4 | 86.4 | 13 | 750 | 30 | 0.04 | 0.4 | 75 |
| 90* | 88.9 | 99.5 | 13.5 | 890 | 30 | 0.03 | 0.3 | 90 |
| 100 | 101.6 | 112.2 | 15 | 1030 | 30 | 0.03 | 0.3 | 100 |
| 125 | 125.9 | 138.7 | 21 | 1345 | 20 | 0.02 | 0.2 | 125 |
| 150* | 152.4 | 164.8 | 20 | 1575 | 20 | 0.02 | 0.2 | 150 |
| 175* | 177.8 | 191.2 | 20 | 2050 | 20 | 0.02 | 0.2 | 175 |
| 200* | 203.7 | 217.1 | 22.5 | 2205 | 20 | 0.01 | 0.1 | 200 |
*：受注生産品になります
図面ダウンロード
ただいま準備中です。お問合せ
ニッセイエコは成形部門、原料開発、金型製造部門まで、本社内に集積。
数十歩以内で全てが完結するまさに「社内一貫体制」で
お客様のご要望に沿った、製品を試作開発することも可能です。
製品に関するご質問やODM,OEMのご相談など、お気軽にお問い合わせください。
