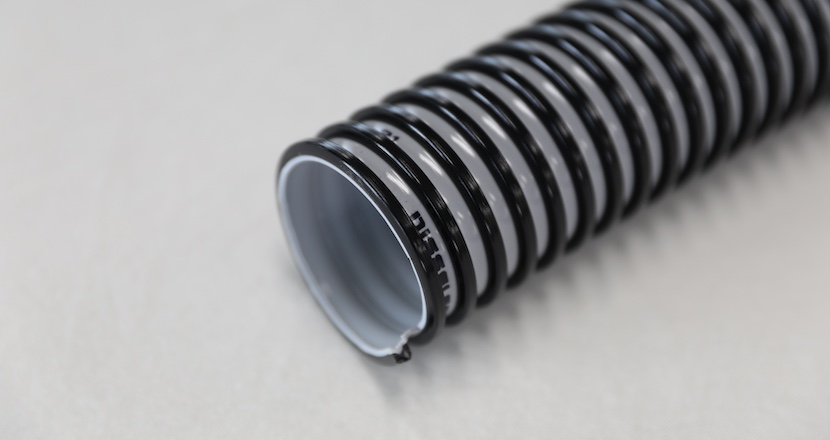

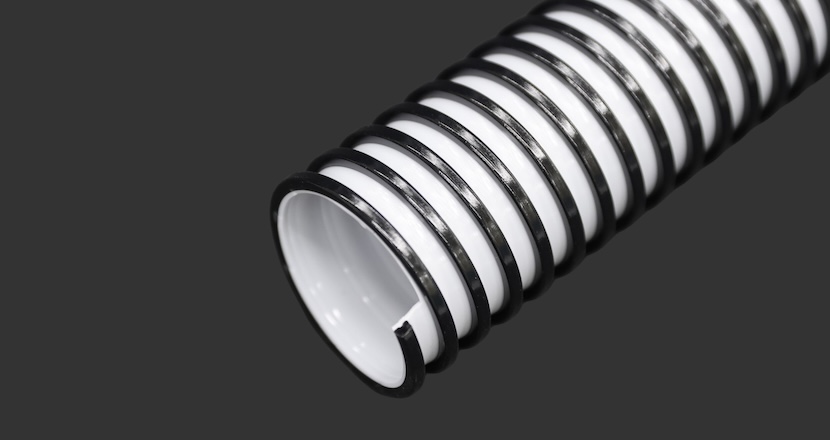

N.E.ダクト耐油

特長

1. 内部抵抗が少なく、大きな輸送能力があります。
2. 耐油性特殊塩化ビニール製のため潤滑油、切削油等の耐油性に優れています。
3. 切断、取り付けが容易で、配管工事も簡単に行えます。

用途

• 旋盤、フライス盤等、工作機のオイルミストの回収用
• 油が飛び散る場所での吸・排気用工事設備の送・排気用

サイズ表

呼径	d(内径)	D(外径)	p(ピッチ)	参考質量(g/m)	定尺(m)	許容圧力（常温）		許容曲げ半径（mm)
						Mpa	kgf/cm2
32*	32.4	38.6	8.4	210	50	0.06	0.6	32
38*	37.3	44.5	9.2	280	50	0.06	0.6	38
50	50.6	59.8	10	590	30	0.05	0.5	50
65	62.4	71.6	12	650	30	0.04	0.4	65
75	76.4	86.4	13	750	30	0.04	0.4	75
90*	88.9	99.5	13.5	890	30	0.03	0.3	90
100	101.6	112.2	15	1030	30	0.03	0.3	100
125*	125.9	138.7	21	1345	20	0.02	0.2	125
150*	152.4	164.8	20	1575	20	0.02	0.2	150
175*	177.8	191.2	20	2050	20	0.02	0.2	175
200*	203.7	217.1	22.5	2250	20	0.01	0.1	200

*：受注生産品になります。
