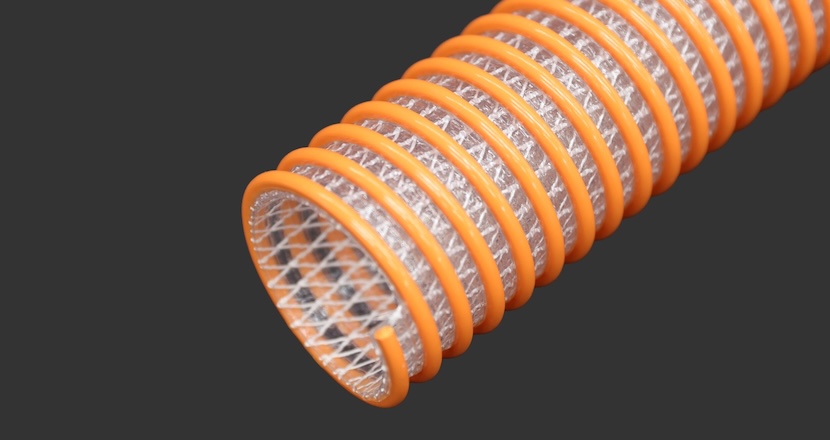

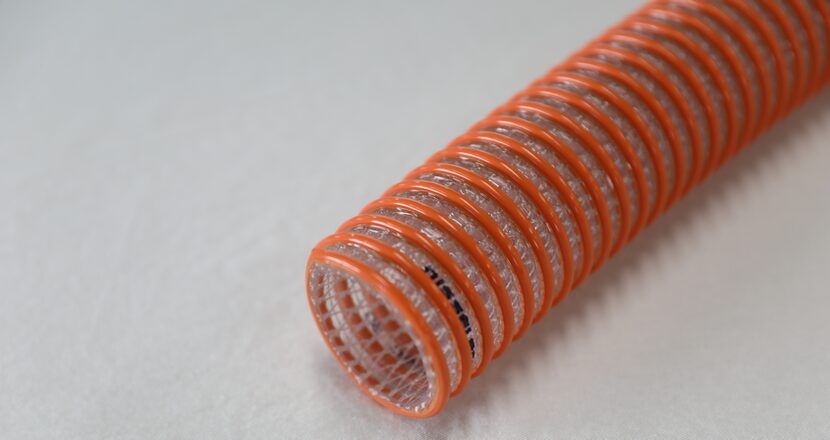

N.E.ラインA

特長

1. 補強コード入りで最大許容圧力０.５MPa耐圧性能を備えています。
2. 軽量でフレキシブルなホースです。
3. N.E.ホースの耐圧タイプです。

用途

• 一般用デリバリー・サクション用
• 水中ポンプの立上り、急傾斜、ホースの吊り下げ状態などの用途に。
• ダンバー車のサクション用に。

サイズ表

呼径	d(内径)	D(外径)	p(ピッチ)	参考質量(g/m)	定尺(m)	許容圧力（常温）		許容曲げ半径（mm)
						Mpa	kgf/cm2
50	50.8	62.4	10	920	50	0.5	5.1	225
65	63.5	78.5	14.3	1260	20・50	0.5	5.1	270
75	76.2	91.5	15.1	1600	20・50	0.5	5.1	375
90*	88.9	106.5	16.2	2260	20・50	0.5	5.1	480
100	101.6	120	16.4	2600	20・50	0.5	5.1	540

*：受注生産になります。
