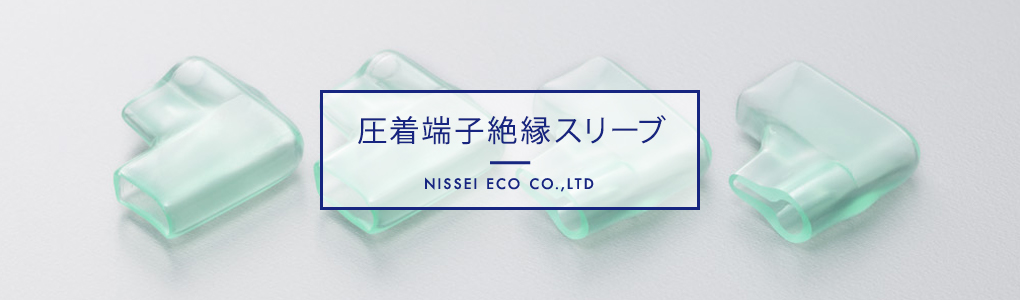

圧着端子用絶縁スリーブ
絶縁性に優れた樹脂だからできる。圧着端子用絶縁スリーブ
圧着端子絶縁スリーブは、ギボシ端子の圧着後の端子と外部との絶縁の為に使用するスリーブです。絶縁性に優れたPVC樹脂を使用し、主に一般用途、UL用途の2種類があります。また、ギボシ端子の形状に合わせた設計で各種取り揃えており、電線の種類に合わせた口径にも各種対応しております。お客様での加工工程の作業効率も考え、後入れ式なども用意しております。
また、環境に配慮し、RoHS２、TSCA対応となっています。
また、環境に配慮し、RoHS２、TSCA対応となっています。
SAシリーズ：ギボシ端子オス用スリーブ
SAシリーズ寸法表
| 品名 | SA-25 | SA-28 | SA-30 | SA-35 | SA-40 |
|---|---|---|---|---|---|
| Dφ | 2.5 | 2.8 | 3 | 3.5 | 4 |
SBシリーズ：ギボシ端子メス用スリーブ
SBシリーズ寸法表
| 品名 | Dφ | L |
|---|---|---|
| SB25-27 | 2.5 | 27 |
| SB28-27 | 2.8 | 27 |
| SB30-27 | 3 | 27 |
| SB32-27 | 3.2 | 27 |
| SB35-27 | 3.5 | 27 |
| SB25-34 | 2.5 | 34 |
| SB28-34 | 2.8 | 34 |
| SB30-34 | 3 | 34 |
| SB32-34 | 3.2 | 34 |
| SB35-34 | 3.5 | 34 |
| SB40-34 | 4 | 34 |
STシリーズ：平型端子用スリーブ
STシリーズ寸法表
| 品名 | W1 | W2 | D | L | L1 | L2 | L3 | t (STD) | t (UL) |
|---|---|---|---|---|---|---|---|---|---|
| ST110-20-23-15.5 | 4 | 1.8 | 2 | 23 | 15.5 | 2.5 | 5 | 0.8 | 1.0 |
| ST110-25-23-15.5 | 4 | 1.8 | 2.5 | 23 | 15.5 | 2.5 | 5 | 0.8 | 1.0 |
| ST110-30-23-15.5 | 4 | 1.8 | 3 | 23 | 15.5 | 2.5 | 5 | 0.8 | 1.0 |
| ST187-20-23-15.5 | 6 | 2.3 | 2 | 23 | 15.5 | 2.5 | 5 | 0.8 | 1.0 |
| ST187-25-23-15.5 | 6 | 2.3 | 2.5 | 23 | 15.5 | 2.5 | 5 | 0.8 | 1.0 |
| ST187-30-23-15.5 | 6 | 2.3 | 3 | 23 | 15.5 | 2.5 | 5 | 0.8 | 1.0 |
| ST187-32-23-15.5 | 6 | 2.3 | 3.2 | 23 | 15.5 | 2.5 | 5 | 0.8 | 1.0 |
| ST187-35-23-15.5 | 6 | 2.3 | 3.5 | 23 | 15.5 | 2.5 | 5 | 0.8 | 1.0 |
| ST187-40-23-15.5 | 6 | 2.3 | 4 | 23 | 15.5 | 2.5 | 5 | 0.8 | 1.0 |
| ST187-45-23-15.5 | 6 | 2.3 | 4.5 | 23 | 15.5 | 2.5 | 5 | 0.8 | 1.0 |
| ST205-25-23-15.5 | 6.5 | 3.2 | 2.5 | 23 | 15.5 | 2.5 | 5 | 0.8 | 1.0 |
| ST205-30-23-15.5 | 6.5 | 3.2 | 3 | 23 | 15.5 | 2.5 | 5 | 0.8 | 1.0 |
| ST205-35-23-15.5 | 6.5 | 3.2 | 3.5 | 23 | 15.5 | 2.5 | 5 | 0.8 | 1.0 |
| ST205-40-23-15.5 | 6.5 | 3.2 | 4 | 23 | 15.5 | 2.5 | 5 | 0.8 | 1.0 |
| ST205-45-23-15.5 | 6.5 | 3.2 | 4.5 | 23 | 15.5 | 2.5 | 5 | 0.8 | 1.0 |
| ST250-20-26-18 | 8 | 3.5 | 2 | 26 | 18 | 3 | 5 | 0.8 | 1.0 |
| ST250-25-26-18 | 8 | 3.5 | 2.5 | 26 | 18 | 3 | 5 | 0.8 | 1.0 |
| ST250-28-26-18 | 8 | 3.5 | 2.8 | 26 | 18 | 3 | 5 | 0.8 | 1.0 |
| ST250-30-26-18 | 8 | 3.5 | 3 | 26 | 18 | 3 | 5 | 0.8 | 1.0 |
| ST250-32-26-18 | 8 | 3.5 | 3.2 | 26 | 18 | 3 | 5 | 0.8 | 1.0 |
| ST250-35-26-18 | 8 | 3.5 | 3.5 | 26 | 18 | 3 | 5 | 0.8 | 1.0 |
| ST250-40-26-18 | 8 | 3.5 | 4 | 26 | 18 | 3 | 5 | 0.8 | 1.0 |
| ST250-45-26-18 | 8 | 3.5 | 4.5 | 26 | 18 | 3 | 5 | 0.8 | 1.0 |
| ST250-50-26-18 | 8 | 3.5 | 5 | 28 | 18 | 3 | 5 | 0.8 | 1.0 |
| ST10-25-34-26 | 11.5 | 5.5 | 2.5 | 34 | 26 | 3 | 5 | 1.0 | 1.2 |
| ST10-32-34-26 | 11.5 | 5.5 | 3.2 | 34 | 26 | 3 | 5 | 1.0 | 1.2 |
ST-F/ESシリーズ：後入れ平型端子用スリーブ
ST後入れシリーズ寸法表
| 品名 | L | L1 | L2 | W1 | W2 | W3 | W4 | t |
|---|---|---|---|---|---|---|---|---|
| ST110F | 23 | 9.5 | 4 | 4 | 2.3 | 3.3 | 1 | 0.8 |
| ST110ES | 21 | 9.5 | 4 | 4 | 2.3 | 3.3 | 1 | 0.8 |
| ST187F | 23 | 9 | 5 | 6 | 2.75 | 5 | 1.1 | 1.0 |
| ST187ES | 21 | 9 | 5 | 6 | 2.75 | 5 | 1.1 | 1.0 |
| ST250F | 26 | 10.5 | 5.5 | 8 | 3.55 | 7 | 1.25 | 1.0 |
| ST250ES | 24.5 | 10.5 | 5.5 | 8 | 3.55 | 7 | 1.25 | 1.0 |
SHシリーズ：旗型端子用スリーブ
SHシリーズ寸法表
| 品名 | W1 | W2 | D | L1 | L2 | t |
|---|---|---|---|---|---|---|
| SH110-35 | 4.5 | 2.5 | 3.5 | 12 | 15 | 0.8 |
| SH187-30-12 | 6 | 2.5 | 3 | 12.5 | 13 | 0.8 |
| SH187-30-14 | 6 | 2.5 | 3 | 14 | 13 | 0.8 |
| SH187-35-14 | 6 | 2.5 | 3.5 | 14 | 13 | 0.8 |
| SH187-40-14 | 6 | 2.5 | 4 | 14 | 13 | 0.8 |
| SH250-25-17 | 8 | 3.5 | 2.5 | 17 | 16 | 1 |
| SH250-30-17 | 8 | 3.5 | 3 | 17 | 16 | 1 |
| SH250-40-17 | 8 | 3.5 | 4 | 17 | 16 | 1 |
| SH250-50-17 | 8 | 3.5 | 5 | 17 | 16 | 1 |
| SH250-60-17 | 8 | 3.5 | 6 | 17 | 16 | 1 |
SH-KMシリーズ：後入れ旗型端子用スリーブ
SH後入れシリーズ寸法表
| 品名 | W1 | W2 | D | E | L1 | L2 | t |
|---|---|---|---|---|---|---|---|
| SH187-KM2-14 | 6 | 2.5 | 3 | 8 | 14 | 13 | 0.8 |
| SH250-KM2-17 | 8 | 3.5 | 4 | 10 | 17 | 16 | 1 |
SH-RTVシリーズ：シリコン製旗型端子用スリーブ
SHシリコンシリーズ寸法表
| 品名 | W1 | W2 | W3 | W4 | L1 | L2 |
|---|---|---|---|---|---|---|
| SH187KMRTV-B | 5.6 | 3 | 5 | 3 | 13 | 11 |
| SH250KMRTV-B | 8 | 3.5 | 7.3 | 3.5 | 15 | 15 |
DAシリーズ：ギボシ端子用スリーブ
DAシリーズ寸法表
| 品名 | DA2-25 | DA2-28 | DA2-30 |
|---|---|---|---|
| φD | 2.5 | 2.8 | 3.0 |
