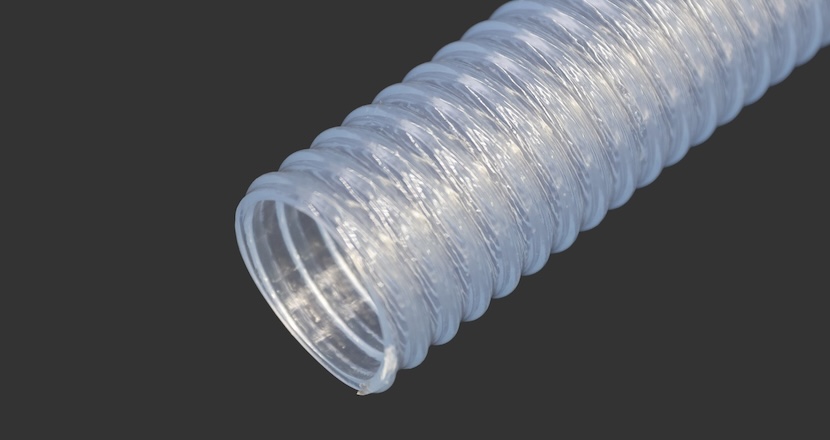

N.E.サクション A型

特長

1. 外面が凸凹（内面は平滑）のため、特に可とう性に優れています。
2. オール透明のため、内部の流動物の確認ができます。

用途

• サクション・デリバリー共用ですが、特にサクション用に適しています。
• 灌漑用
• 工業用、土木現場の吸・排水用

サイズ表

呼径	d(内径)	D(外径)	p(ピッチ)	参考質量(g/m)	定尺(m)	許容圧力（常温）		許容曲げ半径（mm)
						Mpa	kgf/cm2
38*	38	45.8	9	460	50	0.25	2.5	129
50	50.8	59.2	10	720	50	0.25	2.5	165
60*	60.5	69.7	10	820	50	0.25	2.5	165
65	63.5	75	14.3	1000	20・50	0.25	2.5	195
75	76.2	88.8	15.1	1400	20・50	0.25	2.5	210
90*	88.9	104.3	16.2	2050	20・50	0.15	1.5	300
100	101.6	117.6	16.4	2450	20・50	0.15	1.5	330

*：受注生産になります。
