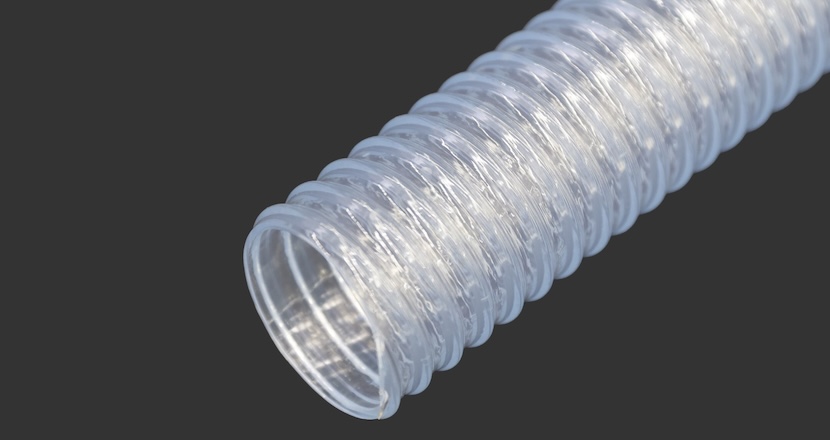

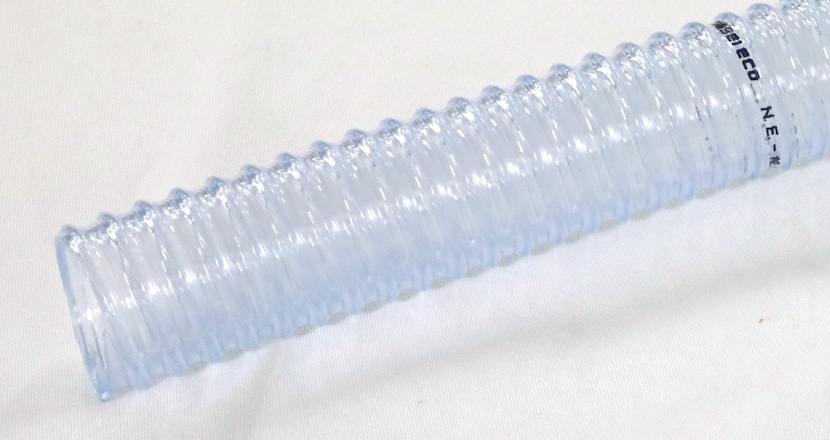

N.E.サクション A2型

特長

1. N.E.ーA型の軽量タイプです。
2. 特に可とう性に優れています。

用途

• サクション・デリバリー共用ですが、特にサクション用に適しています。
• 灌漑用
• 工業用、土木現場の吸・排水用

サイズ表

呼径	d(内径)	D(外径)	p(ピッチ)	参考質量(g/m)	定尺(m)	許容圧力（常温）		許容曲げ半径（mm)
						Mpa	kgf/cm2
38*	38	44.6	9	370	50	0.15	1.5	90
50	50.8	58	10	520	50	0.1	1	150
65	63.5	73	14.3	800	20・50	0.1	1	180
75	76.2	86.5	15.1	1120	20・50	0.1	1	210
100	101.6	115	16.4	1800	20・50	0.1	1	300

*：受注生産になります。

図面ダウンロード
