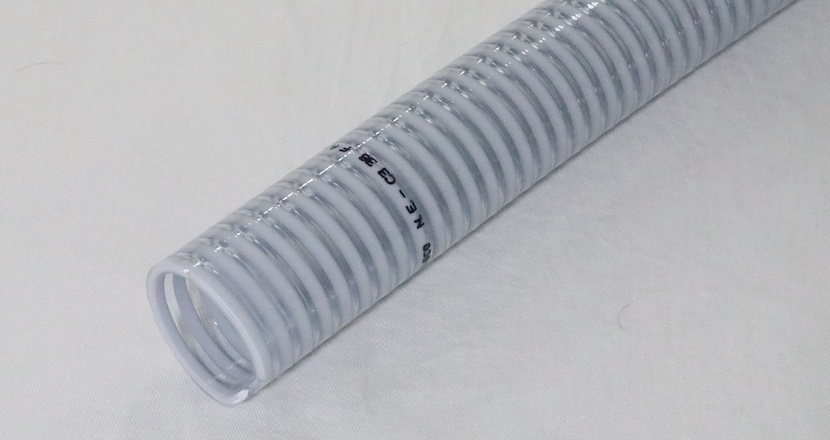

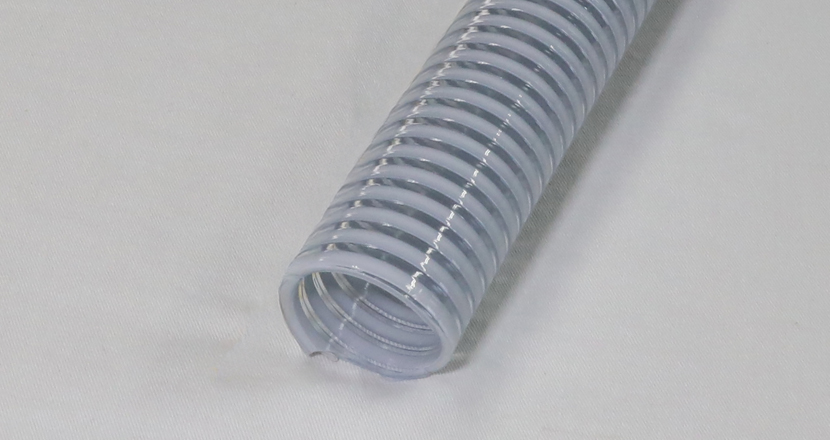

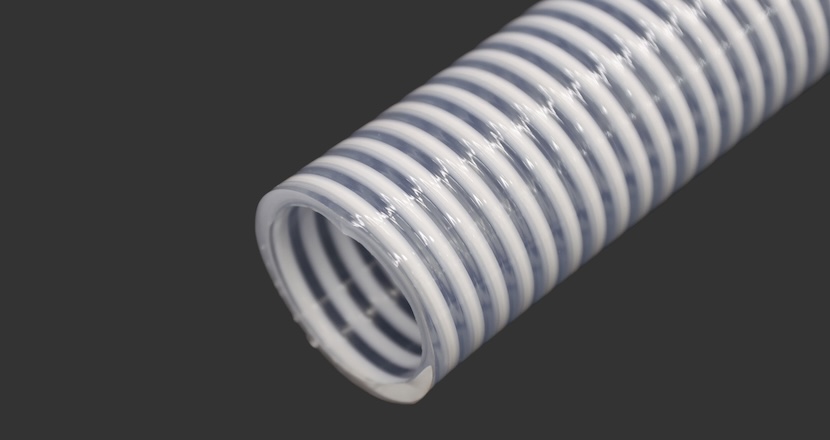

N.E.サクション C型
製品の特長
- 内外面ともにフラットで、持ち運びがスムーズに行えます。
- 軟質部が透明でホース内部の流体の確認が可能です。
主な使用用途
- サクション、デリバリー共用ですが、特にデリバリーに適しています。
- 工業用・土木現場の吸・排水用
サイズ表
| 呼径 | d(内径) | D(外径) | p(ピッチ) | 参考質量(g/m) | 定尺(m) | 許容圧力（常温） | 許容曲げ半径（mm) | |
|---|---|---|---|---|---|---|---|---|
| Mpa | kgf/cm2 | |||||||
| 38 | 38.0 | 46 | 7.5 | 650 | 50 | 0.4 | 4.1 | 350 |
| 50 | 50.8 | 61 | 8.5 | 1100 | 50 | 0.4 | 4.1 | 500 |
| 65 | 63.5 | 75 | 9.5 | 1500 | 20・50 | 0.4 | 4.1 | 600 |
| 75 | 76.2 | 87.6 | 9.5 | 1800 | 20・50 | 0.4 | 4.1 | 775 |
| 100 | 101.2 | 115 | 11 | 3000 | 20・50 | 0.3 | 3.1 | 1150 |
図面ダウンロード
ただいま準備中です。お問合せ
ニッセイエコは成形部門、原料開発、金型製造部門まで、本社内に集積。
数十歩以内で全てが完結するまさに「社内一貫体制」で
お客様のご要望に沿った、製品を試作開発することも可能です。
製品に関するご質問やODM,OEMのご相談など、お気軽にお問い合わせください。
