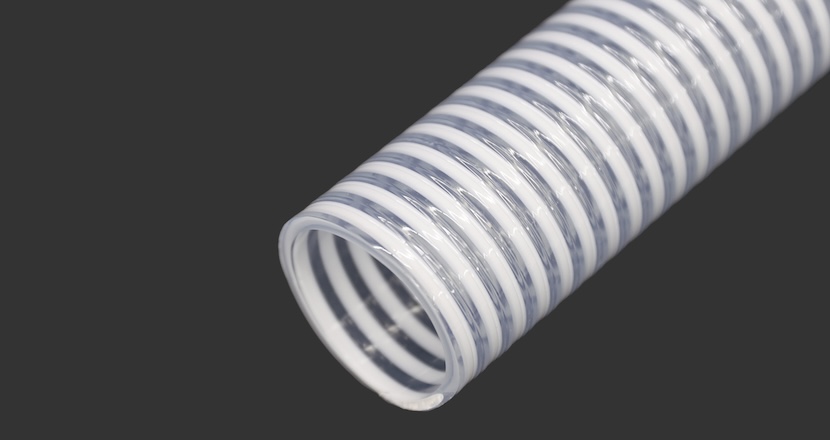

N.E.サクション C3型
製品の特長
- V.S.-C型の軽量タイプです。
- 内外面とも平滑で、持ち運び、移動もスムーズに行なえます。
主な使用用途
- サクション、デリバリー共用ですが、特にデリバリー用に適しています。
- 農業、工業・土木建設など吸・排水用
サイズ表
| 呼径 | d(内径) | D(外径) | p(ピッチ) | 参考質量(g/m) | 定尺(m) | 許容圧力（常温） | 許容曲げ半径（mm) | |
|---|---|---|---|---|---|---|---|---|
| Mpa | kgf/cm2 | |||||||
| 25 | 25.4 | 30.8 | 5.5 | 270 | 50 | 0.6 | 6.1 | 275 |
| 32 | 32 | 37.6 | 6 | 360 | 50 | 0.5 | 5.1 | 375 |
| 38 | 38 | 44 | 7.5 | 484 | 50 | 0.4 | 4.1 | 475 |
| 50 | 50.8 | 57.8 | 8.5 | 820 | 50 | 0.35 | 3.6 | 610 |
| 65 | 63.5 | 72 | 9.5 | 1180 | 20・50 | 0.35 | 3.6 | 800 |
| 75 | 76.2 | 85 | 9.5 | 1440 | 20・50 | 0.35 | 3.6 | 1360 |
| 100 | 101.6 | 113.4 | 11 | 2550 | 20・50 | 0.3 | 3.1 | 1450 |
図面ダウンロード
ただいま準備中です。お問合せ
