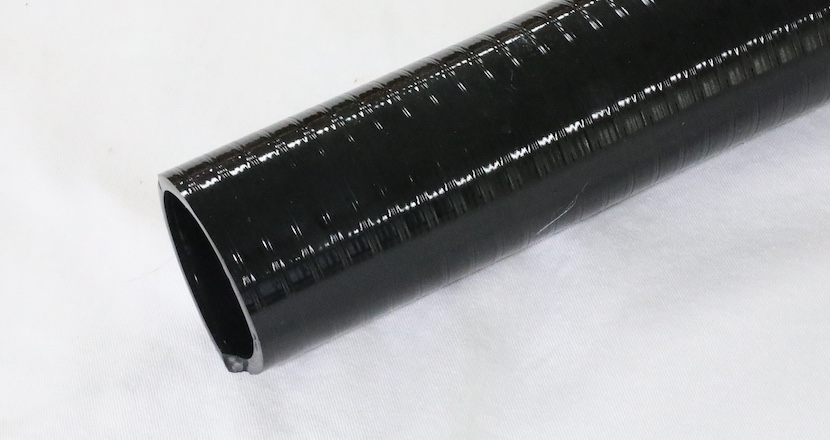

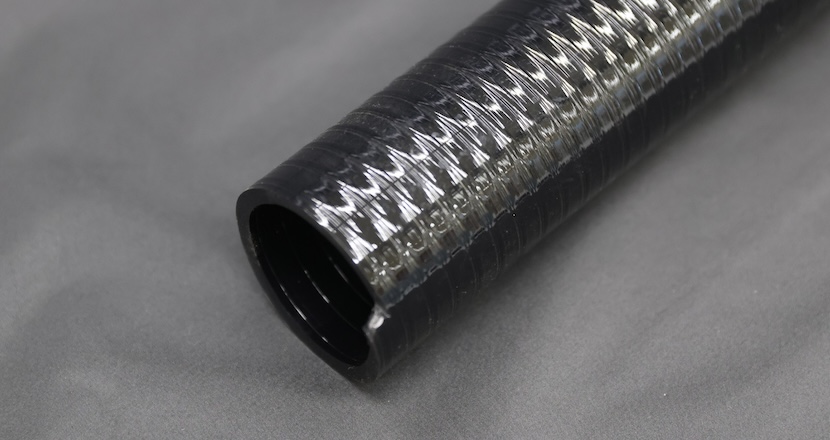

N.E.サクション C型 耐油

特長

1. 内外面ともフラットで、柔軟性にも優れています。
2. 特殊耐油配合を施した設計は、油類の輸送に適しています。
3. サクション・デリバリー共用です。

用途

• 軽油、灯油、重油の輸送

サイズ表

呼径	d(内径)	D(外径)	p(ピッチ)	参考質量(g/m)	定尺(m)	許容圧力（常温）		許容曲げ半径（mm)
						Mpa	kgf/cm2
50	50.8	60.8	8.5	1100	50	0.4	4.1	500
65	63.5	74.5	9.5	1500	20・50	0.4	4.1	600
75	76.2	87.2	9.5	1800	20・50	0.4	4.1	775
100	101.2	115	11	3000	20・50	0.3	3.1	1150
