柔軟性+高機能:PVCチューブシリーズ

一般・絶縁用・耐熱・耐寒用等、用途によって使い分けができます。各グレードが揃っており、電気装置の内部配線の電気的、機械的保護及び電子部品の絶縁保護に幅広くご利用されています。
製品の特長
グレード | 特長 | 使用温度 |
---|---|---|
ULチューブ | UL、CSA規格に対応 | -30℃~105℃ |
耐熱性チューブ | 高温部仕様応 | -30℃~105℃ |
耐寒性チューブ | 寒冷地仕様 | -45℃~90℃ |
一般チューブ | 絶縁性、ワイヤーハーネス保護等 | -20℃~60℃ |
耐寒ソフトチューブ
Cold resistance flextube. (- 45℃~90℃)

- 寒冷地仕様対応
- ソフトタイプで硬化しにくく(高弾性)、折れにくく(高屈曲性)で作業性UP
- RoHS 規制対応
- 一般PVCに比べ使用温度範囲が大幅向上(使用温度域 -45℃~90℃)(耐熱PVCの使用温度下限値-30℃を大幅にクリア)
- ニッセイエコ独自配合材料、およびサンプレーン®材を使用し、ブルーやグリーンなどのカラー対応、径(サイズ)、荷姿など二次加工等、お客様のご要望に応じた柔軟なカスタマイズが可能。
- 弾力性があるソフトタイプのため、寒冷地での使用だけでなく、静音性が必要な箇所への配線などの組み付けにも適します。
ニッセイエコ耐寒チューブの主な採用実績:

- 自動車のハンドル周りの耐寒チューブ(寒冷地仕様車)ハンドル操作に追従して動くハーネスの保護用として、柔軟性と静音性が求められ採用
- 2輪車での実績もあり ・船舶関連のゴムホースの(保護)プロテクターとして柔軟性と耐寒性が求められ採用。
耐寒ソフトチューブ規格サイズ表
品名 | 内径 mm | 内径 公差 | 肉厚 mm | 肉厚 公差 | m |
---|---|---|---|---|---|
φ3.0x0.5 | 3.0 | +0.2 -0.2 | 0.5 | +0.10 -0.08 | 500 |
φ3.5x0.5 | 3.5 | +0.2 -0.2 | 0.5 | +0.10 -0.08 | 500 |
φ4.0x0.5 | 4.0 | +0.3 -0.2 | 0.5 | +0.10 -0.08 | 500 |
φ4.5x0.5 | 4.5 | +0.3 -0.2 | 0.5 | +0.10 -0.08 | 500 |
φ5.0x0.5 | 5.0 | +0.3 -0.2 | 0.5 | +0.10 -0.08 | 500 |
φ5.5x0.5 | 5.5 | +0.4 -0.2 | 0.5 | +0.10 -0.08 | 500 |
φ6.0x0.5 | 6.0 | +0.4 -0.2 | 0.5 | +0.10 -0.08 | 400 |
φ7.0x0.5 | 7.0 | +0.4 -0.2 | 0.5 | +0.10 -0.08 | 300 |
φ8.0x0.5 | 8.0 | +0.4 -0.2 | 0.5 | +0.10 -0.08 | 300 |
φ9.0x0.5 | 9.0 | +0.4 -0.2 | 0.5 | +0.10 -0.08 | 200 |
φ10x0.5 | 10.0 | +0.4 -0.2 | 0.5 | +0.10 -0.08 | 200 |
φ11x0.5 | 11.0 | +0.5 -0.3 | 0.5 | +0.10 -0.08 | 200 |
φ12x0.5 | 12.0 | +0.5 -0.3 | 0.5 | +0.10 -0.08 | 200 |
φ13x0.5 | 13.0 | +0.5 -0.3 | 0.5 | +0.10 -0.08 | 150 |
φ14x0.5 | 14.0 | +0.5 -0.3 | 0.5 | +0.10 -0.08 | 150 |
φ15x0.5 | 15.0 | +0.5 -0.3 | 0.5 | +0.10 -0.08 | 100 |
φ16x0.6 | 16.0 | +1.0 -0.8 | 0.6 | +0.10 -0.10 | 100 |
φ18x0.6 | 18.0 | +1.0 -0.8 | 0.6 | +0.10 -0.10 | 100 |
φ20x0.8 | 20.0 | +1.0 -0.8 | 0.8 | +0.10 -0.10 | 50 |
φ22x0.8 | 22.0 | +1.5 -1.5 | 0.8 | +0.10 -0.10 | 50 |
耐寒ソフトチューブ機能比較表
ニッセイエコの耐寒PVCチューブは、耐寒性+柔軟性+コストにおいて優れ、工業用(産業用) として配管保護用チューブやホースとしてご利用頂いております。材質 | 耐熱性 | 耐寒性 | 耐油性 | 耐候性 | 柔軟性 | 環境 | コスト |
---|---|---|---|---|---|---|---|
一般PVC | △ 60℃ | ○ -20℃ | ○ | ○ | ○ | ○ | ◎ |
耐熱PVC | ◎ 105℃ | ○ -20℃ | ○ | ○ | △ | ○ | ○ |
耐寒PVC | ○ 90℃ | ◎ -45℃ | ○ | ○ | ◎ | ○ | ◎ |
UL PVC | ◎ 105℃ | ○ -20℃ | ○ | ○ | △ | ○ | △ |
耐熱防鼠 | ◎ 105℃ | ○ -20℃ | △ | ○ | △ | ○ | △ |
PVC+NBR | △ 60℃ | ◎ -40℃ | ○ | △ | ○ | ○ | ○ |
エラストマー | ○ 105℃ | ◎ -40℃ | △ | △ | ◎ | ◎ | △ |
ULチューブ寸法表
品名 | 内径 mm | 公差 | CAT No.NH-3 600V 肉厚 mm | CAT No.NH-3 300V 肉厚 mm | 巻数 m |
---|---|---|---|---|---|
No.9 | 3 | ±0.25 | 0.56 | 0.44 | 500 |
No.8 | 3.3 | ±0.25 | 0.56 | 0.44 | 500 |
No.7 | 3.7 | ±0.25 | 0.56 | 0.44 | 500 |
No.6 | 4.2 | ±0.30 | 0.56 | 0.44 | 500 |
No.5 | 4.7 | ±0.30 | 0.56 | 0.44 | 500 |
No.4 | 5.3 | ±0.30 | 0.56 | 0.44 | 500 |
No.3 | 5.9 | ±0.30 | 0.56 | 0.44 | 500 |
No.2 | 6.6 | ±0.30 | 0.56 | 0.44 | 400 |
No.1 | 7.4 | ±0.30 | 0.56 | 0.44 | 300 |
No.0 | 8.3 | ±0.35 | 0.56 | 0.44 | 300 |
No.5/16′ | 8 | ±0.35 | 0.56 | 300 | |
No.6/16′ | 9.5 | ±0.35 | 0.56 | 300 | |
No.7/16′ | 11.1 | ±0.35 | 0.56 | 200 | |
No.8/16′ | 12.7 | ±0.35 | 0.56 | 200 | |
No.9/16′ | 14.3 | ±0.40 | 0.71 | 200 | |
No.10/16′ | 16 | ±0.40 | 0.71 | 150 | |
No.12/16′ | 19 | ±0.40 | 0.77 | 100 | |
No.14/16′ | 22 | +1.0 -0.8 | 0.77 | 50 | |
No.16/16′ | 25 | +1.0 -0.8 | 0.77 | 50 |

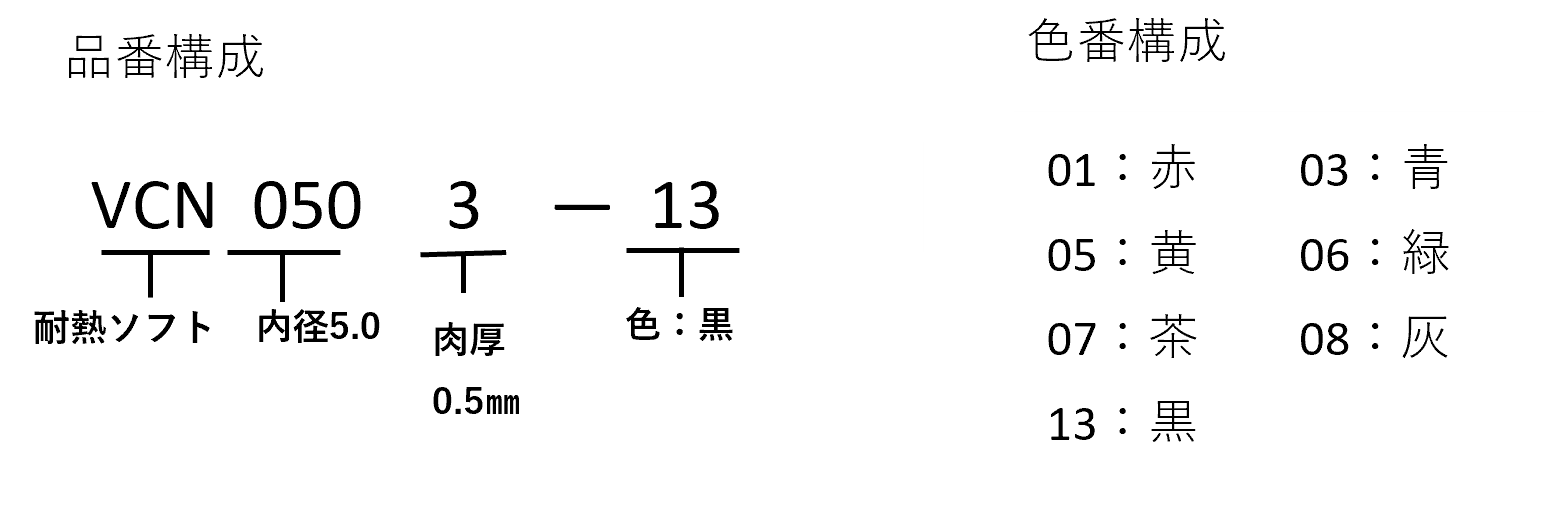

耐熱チューブ寸法表
品番 | 内径 mm | 内径 公差 | 肉厚 mm | 肉厚 公差 | 巻数m |
---|---|---|---|---|---|
VCH0253-13 | 2.5 | +0.3 -0.2 | 0.5 | +0.10 -0.08 | 500 |
VCH0303-13 | 3 | +0.3 -0.2 | 0.5 | +0.10 -0.08 | 500 |
VCH0353-13 | 3.5 | +0.3 -0.2 | 0.5 | +0.10 -0.08 | 500 |
VCH0403-13 | 4 | +0.3 -0.2 | 0.5 | +0.10 -0.08 | 500 |
VCH0453-13 | 4.5 | +0.3 -0.2 | 0.5 | +0.10 -0.08 | 500 |
VCH0503-13 | 5 | +0.3 -0.2 | 0.5 | +0.10 -0.08 | 500 |
VCH0553-13 | 5.5 | +0.4 -0.2 | 0.5 | +0.10 -0.08 | 500 |
VCH0603-13 | 6 | +0.4 -0.2 | 0.5 | +0.10 -0.08 | 400 |
VCH0703-13 | 7 | +0.4 -0.2 | 0.5 | +0.10 -0.08 | 300 |
VCH0803-13 | 8 | +0.4 -0.2 | 0.5 | +0.10 -0.08 | 300 |
VCH0903-13 | 9 | +0.4 -0.2 | 0.5 | +0.10 -0.08 | 200 |
VCH1003-13 | 10 | +0.4 -0.2 | 0.5 | +0.10 -0.10 | 200 |
VCH1004-13 | 10 | +0.4 -0.2 | 0.5 | +0.10 -0.10 | 200 |
VCH1103-13 | 11 | +0.4 -0.2 | 0.5 | +0.10 -0.10 | 200 |
VCH1104-13 | 12 | +0.4 -0.2 | 0.6 | +0.10 -0.10 | 200 |
VCH1203-13 | 12 | +0.5 -0.3 | 0.5 | +0.10 -0.10 | 200 |
VCH1204-13 | 12 | +0.5 -0.3 | 0.6 | +0.10 -0.10 | 200 |
VCH1303-13 | 13 | +0.5 -0.3 | 0.5 | +0.10 -0.10 | 100 |
VCH1304-13 | 13 | +0.5 -0.3 | 0.6 | +0.10 -0.10 | 100 |
VCH1403-13 | 14 | +0.5 -0.3 | 0.5 | +0.10 -0.10 | 100 |
VCH1404-13 | 14 | +0.5 -0.3 | 0.6 | +0.10 -0.10 | 100 |
VCH1504-13 | 15 | +0.5 -0.3 | 0.6 | +0.10 -0.10 | 100 |
VCH1604-13 | 16 | +1.0 -0.5 | 0.6 | +0.10 -0.10 | 100 |
VCH1804-13 | 18 | +1.0 -0.5 | 0.6 | +0.10 -0.10 | 50 |
VCH2007-13 | 20 | +1.0 -0.5 | 1.0 | +0.10 -0.10 | 50 |
VCH2207-13 | 22 | +1.0 -0.5 | 1.0 | +0.10 -0.10 | 50 |

一般チューブ寸法表
品名 | 内径 mm | 内径 公差 | 肉厚 mm | 肉厚 公差 | m |
---|---|---|---|---|---|
2.5X3.3 | 2.5 | +0.2 -0.2 | 0.4 | +0.08 -0.08 | 500 |
3X4 | 3 | +0.2 -0.2 | 0.5 | +0.10 -0.08 | 500 |
3.5X4.5 | 3.5 | +0.2 -0.2 | 0.5 | +0.10 -0.08 | 500 |
4X5 | 4 | +0.3 -0.2 | 0.5 | +0.10 -0.08 | 500 |
4.5X5.5 | 4.5 | +0.3 -0.2 | 0.5 | +0.10 -0.08 | 500 |
5X6 | 5 | +0.3 -0.2 | 0.5 | +0.10 -0.08 | 500 |
5.5X6.5 | 5.5 | +0.4 -0.2 | 0.5 | +0.10 -0.08 | 500 |
6X7 | 6 | +0.4 -0.2 | 0.5 | +0.10 -0.08 | 400 |
7X8 | 7 | +0.4 -0.2 | 0.5 | +0.10 -0.08 | 300 |
8X9 | 8 | +0.4 -0.2 | 0.5 | +0.10 -0.08 | 300 |
9X10 | 9 | +0.4 -0.2 | 0.5 | +0.10 -0.08 | 200 |
10X11 | 10 | +0.4 -0.2 | 0.5 | +0.10 -0.08 | 200 |
11X12 | 11 | +0.4 -0.2 | 0.5 | +0.10 -0.08 | 200 |
12X13 | 12 | +0.5 -0.3 | 0.5 | +0.10 -0.08 | 200 |
13X14 | 13 | +0.5 -0.3 | 0.5 | +0.10 -0.08 | 150 |
14X15 | 14 | +0.5 -0.3 | 0.5 | +0.10 -0.08 | 150 |
15X16 | 15 | +0.5 -0.3 | 0.5 | +0.10 -0.08 | 100 |
16X17.2 | 16 | +1.0 -0.8 | 0.6 | +0.10 -0.10 | 100 |
18X19.6 | 18 | +1.0 -0.8 | 0.8 | +0.10 -0.10 | 100 |
20X21.6 | 20 | +1.0 -0.8 | 0.8 | +0.10 -0.10 | 50 |
22X23.6 | 22 | +1.5 -1.5 | 0.8 | +0.10 -0.10 | 50 |
